횡형/입형 전폐전동기

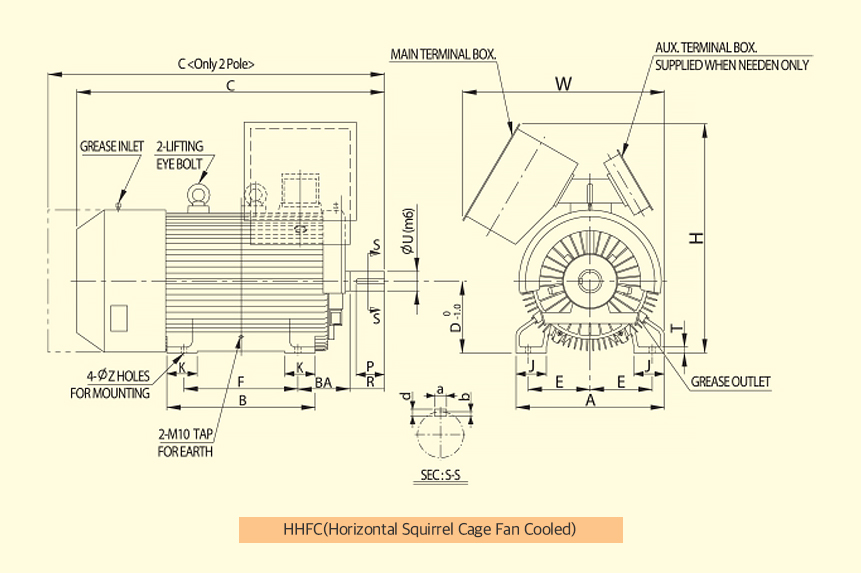

횡형 전폐전동기

외형치수도

적용시방

- 구조 : TF(Totally Enclosed) - 회전자 구조 : Squirrel cage
- 극수 : 2 ~ 8 Poles
- 사용전압 : 2.3 ~ 6.9kV
- 정격출력 : 132 ~ 710kW
- 프레임 사이즈 : 315 ~ 450 Frame
- 보호등급 : IP54(IEC60 034-5)
- 냉각방법 : IC411(IEC60 034-6)
- 절연계급/온도상승 : F/F
- 취부방식 : IM B3/IM V1

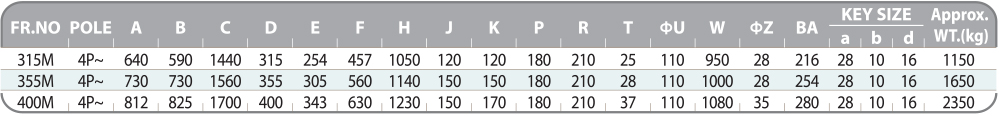

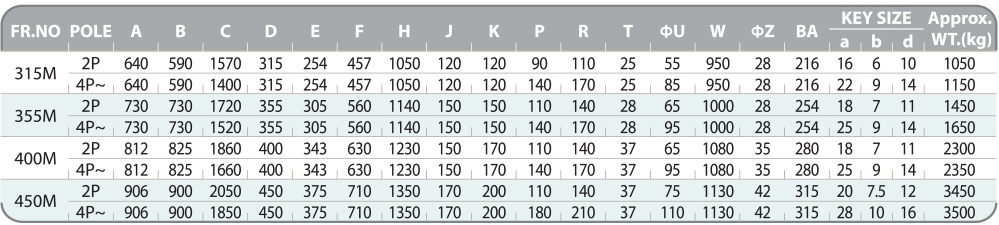

직결(DIRECT COUUPLED)

UNIT : mm

벨트

UNIT : mm

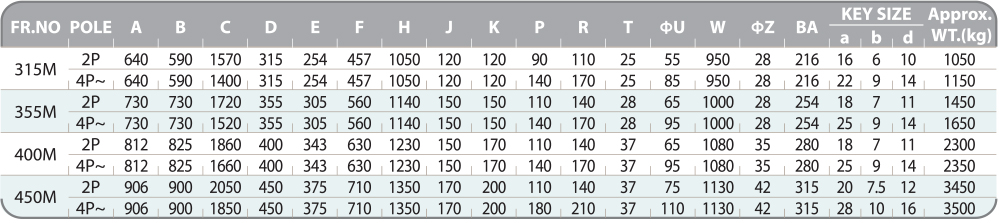

직결(DIRECT COUUPLED)

UNIT : mm

벨트

UNIT : mm

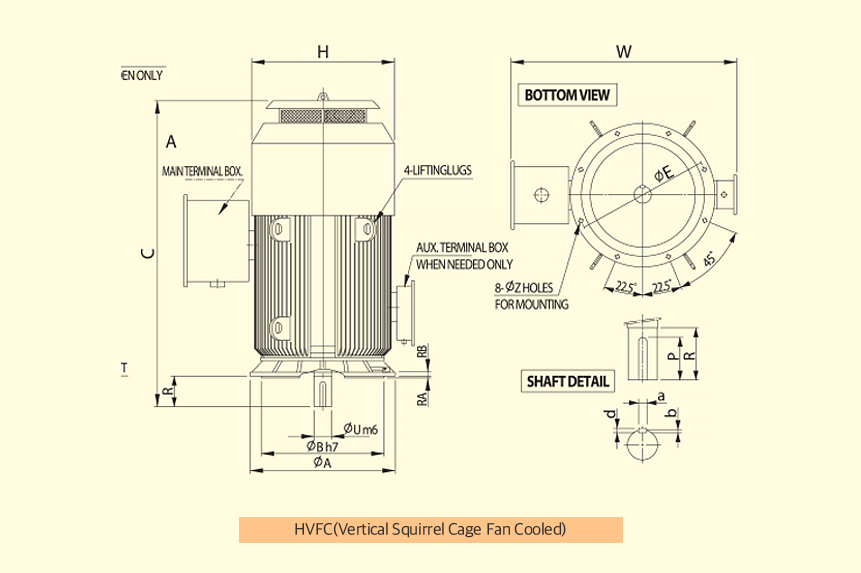

입형 전폐전동기

외형치수도

적용시방

- 구조 : TF(Totally Enclosed) - 회전자 구조 : Squirrel cage
- 극수 : 2 ~ 8 Poles
- 사용전압 : 2.3 ~ 6.9kV
- 정격출력 : 132 ~ 710kW
- 프레임 사이즈 : 315 ~ 450 Frame
- 보호등급 : IP54(IEC60 034-5)
- 냉각방법 : IC411(IEC60 034-6)
- 절연계급/온도상승 : F/F
- 취부방식 : IM B3/IM V1

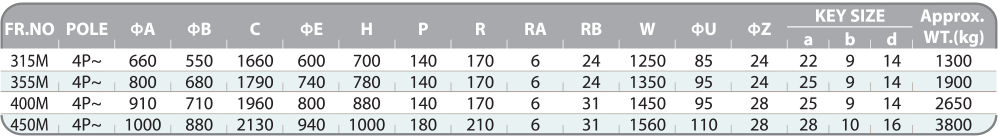

직결(DIRECT COUUPLED)

UNIT : mm

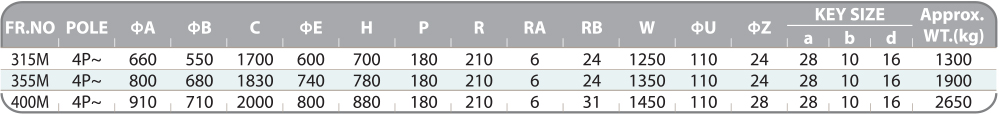

벨트

UNIT : mm

직결(DIRECT COUUPLED)

UNIT : mm

벨트

UNIT : mm
